• 發布日期：2022-7-30 14:30:45 閱讀次數：1584

• PCB分板機，走刀式分板機

  *******************************************************************************

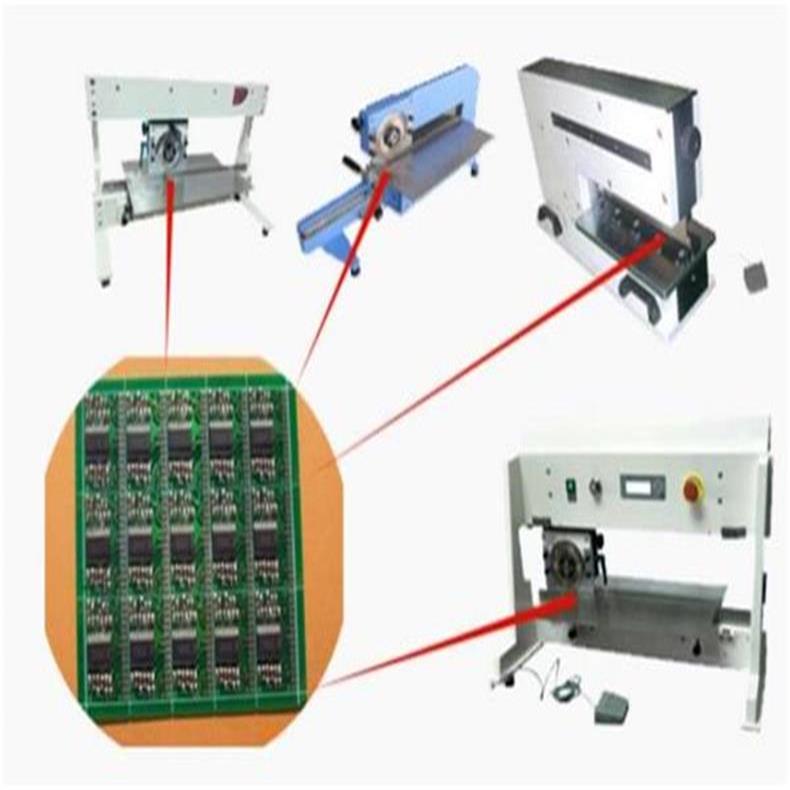

  YLV-1M 產品簡介

          ☆ YLV-1M走刀式分板機，采用走刀式輕量化設計，一次完成微剪切應力切板行程，適用于分切帶有V形槽的PCB線路板。

          ☆ 產品不動，上圓刀左右移動，品質保證。剪切應力降低，產品潛在質量風險降低。

          ☆ 刀具采用高速鋼精密研磨制成，可重復研磨使用。



  分切原理

          將要進行分切的V-CUT連板的V形槽對準下切刀的刀刃口，然后手推手柄，圓形刀片左右移動，從而將V-CUT連板分離。






  技術參數

          ☆ 型號    YLV-1M

          ☆ 使用動力   手推

          ☆ 機器重量   30kg

          ☆ 外形尺寸  790×430×440mm

          ☆ 刀具尺寸   上圓刀直徑125MM，下切刀3X70X480MM，單次有效分板長度460MM。

          ☆ 適用范圍  凡有V-CUT之SMD PCB板皆可適用于此機器。

  ☆ 配置安全保護裝置，如有人體或物體進入切刀區會自動停機。

  功能特點

          ☆ 切板長度可隨意設置。

  ☆ 裁切率手動關控制。

          ☆ 裁切應力小，不易形成龜裂現象。

          ☆ 刀具開口可根據基板厚度及V形槽深淺進行調整。

  ☆ 輪刀，走刀式裁切，少粉塵現象，手推驅動，少碳粉污染。

          ☆ 非磨擦式切削，無刀具金屬殘留。

          ☆ 刀具由臺灣專業刀具工廠制作，材質為日本高速鋼。
