河南亞貝智能裝備有限公司多刀燈條分板機ylvc-1，代替人工手掰板操作簡單安全省時省力效率高
多刀分板機，1.2米6刀燈條分板機*******************************************************************************
YLVC-1 產品簡介
☆ YLVC-1多刀型分板機，采用滾刀式重量化設計，一次完成微剪切應力切板行程，適用于分切帶有V形槽多聯板PCB線路板。
☆ 產品沿著導軌平移，順進上下刀口分開平鋪運輸帶，品質保證。剪切應力降低，分板效率高。

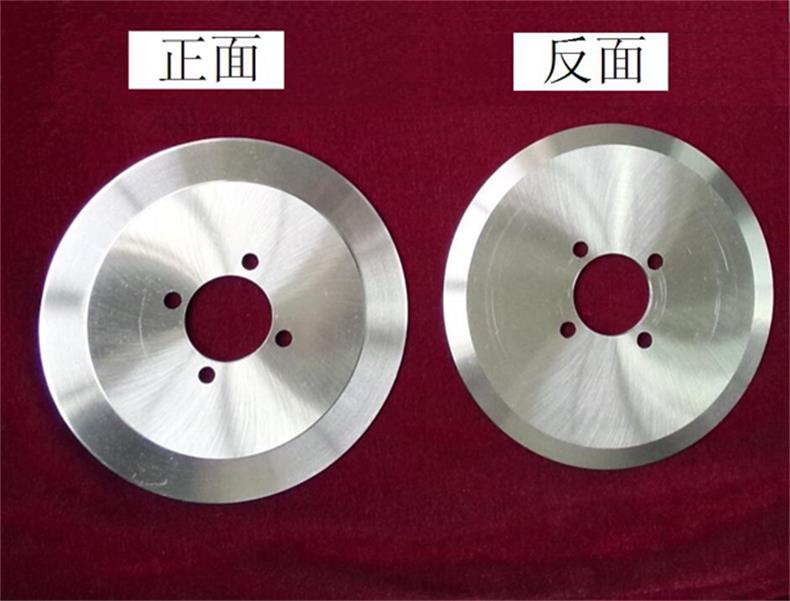

☆ 刀具采用高速鋼精密研磨制成，可重復研磨使用。
分切原理

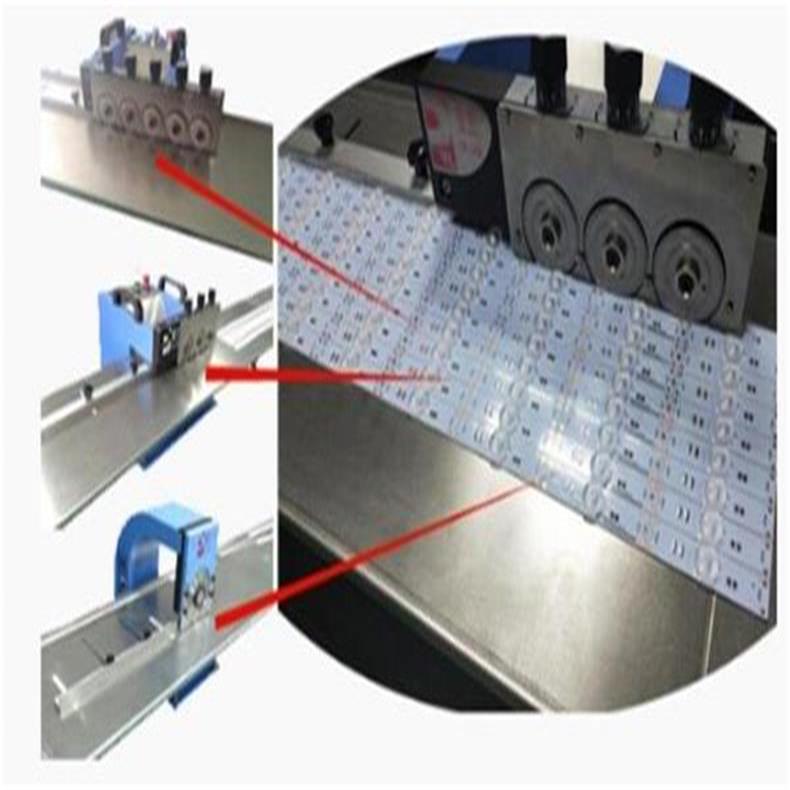

根據連板尺寸調節定位導軌，將要進行分切的V-CUT聯板的對準放板導軌，然后手推入刀口，滾刀自動帶走V-CUT連板帶走并分切，從而將多聯板V-CUT線路板分離。
技術參數
☆ 型號 YLVC-1
☆ 使用動力 馬達
☆ 機器重量 40kg
☆ 外形尺寸 400×400×330mm
☆ 刀具尺寸 圓刀直徑56MM，單次有效分板長度不限制。
☆ 適用范圍 凡有V-CUT之SMD PCB多聯板皆可適用于此機器。
☆ 配置安全急停開關，正反轉開關和數字微調裝置。
功能特點
☆ 切板長度不限制。裁切速度快。
☆操作簡單，速度快捷。本機器采用獨特的單V槽連板多切割方法，電路板切割由3組刀片完成，上下兩片為一組，構成一個切割單元組。分別是A、B、C、三組。整個切割過程分為三個階段，A組刀片先切割電路板V槽部分的40%，接著B刀片再次從A刀片切過的槽中碾過，再次完成V槽部分40% 的切割量，最后由C組刀片切割最后的20% 并修光。
☆由于每次的切割量很小，因此切割過程中產生的應力比較傳統的一次切斷方式減少了80% 以上應力，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。是目前市面上能保證切割后鋁板不變形的分板機器。

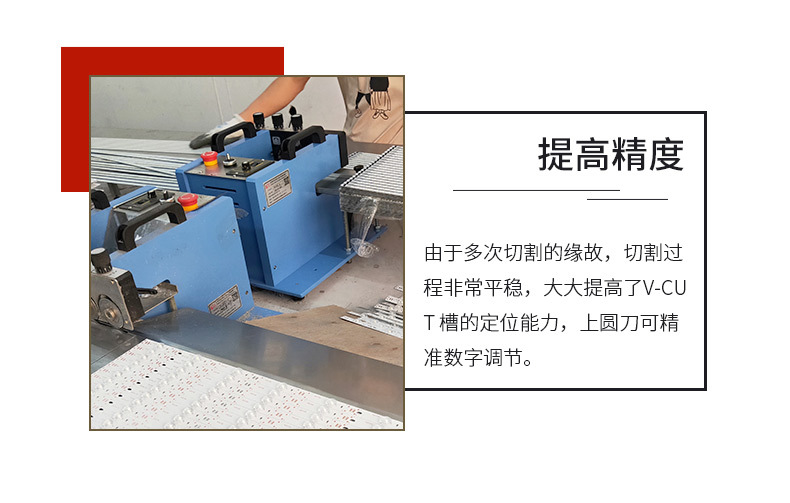

☆由于多次切割的緣故，切割過程非常平穩，大大提高了V-CUT槽的定位能力，即使V-CUT槽很淺的電路板，也不會出現V-CUT槽從導向刀跳出來的情況，避免產生不良。

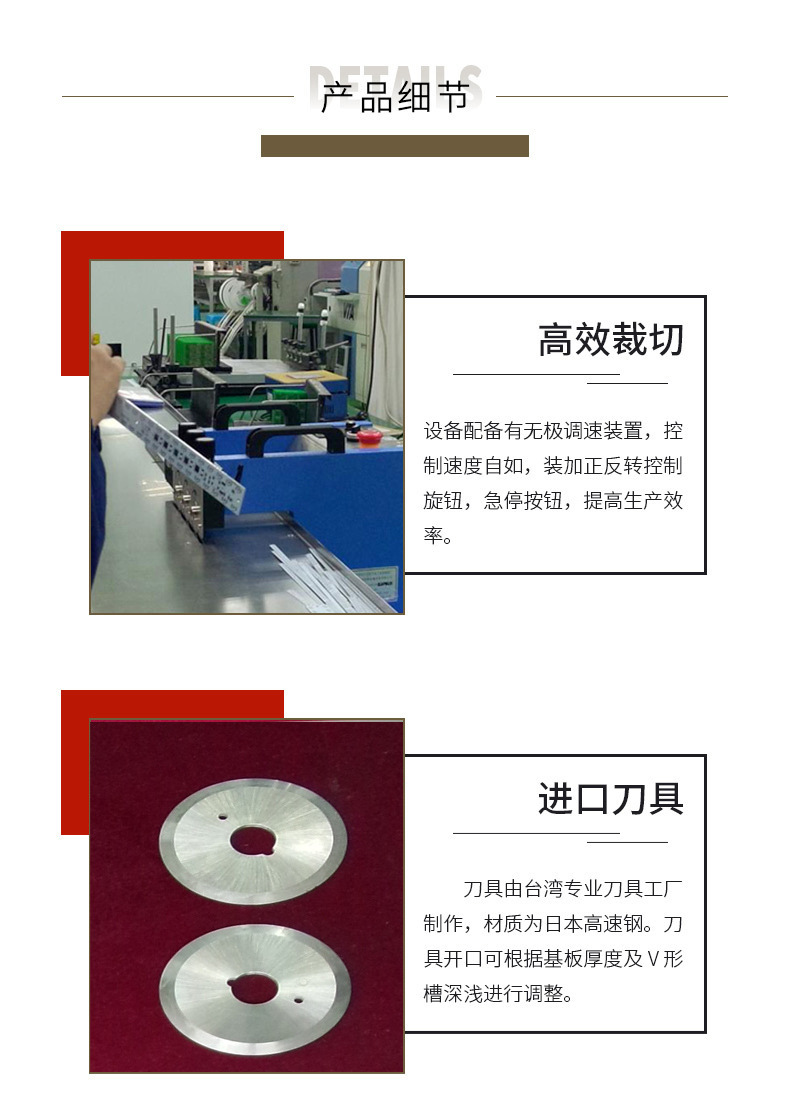

☆設備配備有無極調速裝置，控制速度自如，裝加正反轉控制旋鈕，急停按鈕，提高生產效率。
☆上圓刀可精準數字調節。非磨擦式切削，無刀具金屬殘留。
☆ 刀具由臺灣專業刀具工廠制作，材質為日本高速鋼。
