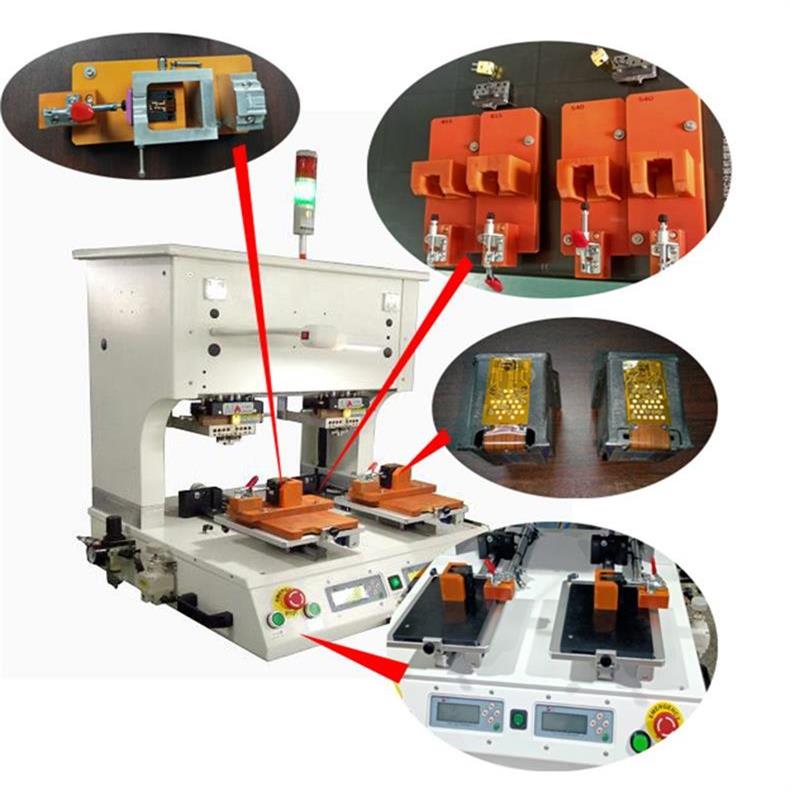

河南亞貝智能裝備有限公司脈沖熱壓機，雙頭脈沖熱壓機 YLPP-2A
*********************************************************************
YLPP-2A產品簡介
YLPP-2A脈沖焊錫機，脈沖加熱回流焊接(pulse-heated reflow soldering)是一種工藝，將兩個預先上好助焊劑的、鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個電氣機械連接。
工作原理
利用一個2000W的變壓器產生一個低電壓的大電流,通過焊接頭令其迅速發熱。脈沖電流就是指電流的ON及OFF頻率比例,此脈沖比例越大,電流輸出越大,焊接頭升溫越快。
控制原理
先輸入適當的溫度參數,上載在高性能的微處理控制器中。然后在生產過程中,焊接頭上之感溫線把溫度回饋,以每秒鐘取樣數十次,來控制電流脈沖比例達到恒溫準確。
工作過程

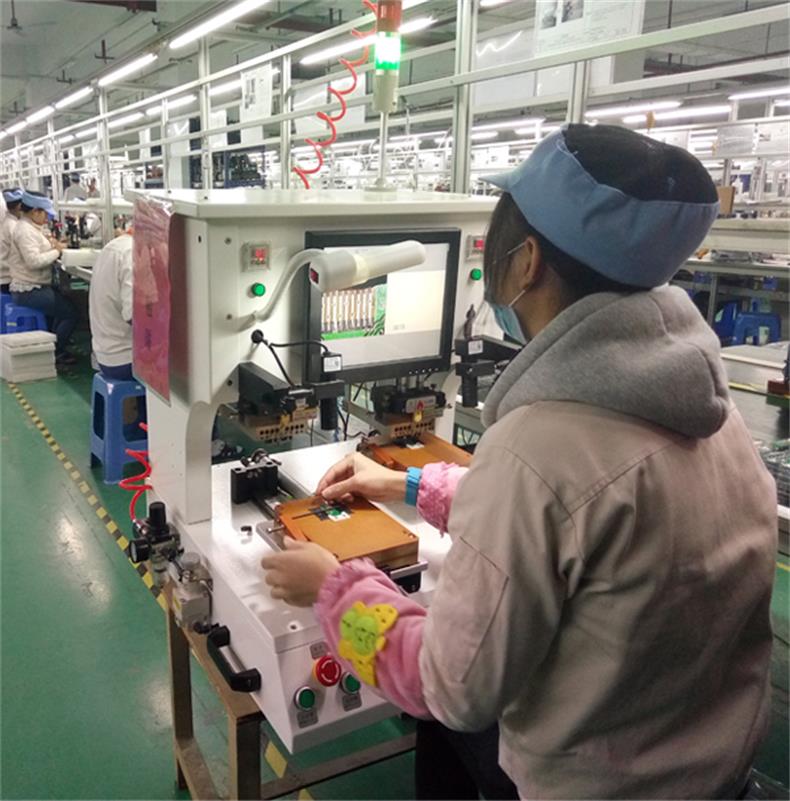

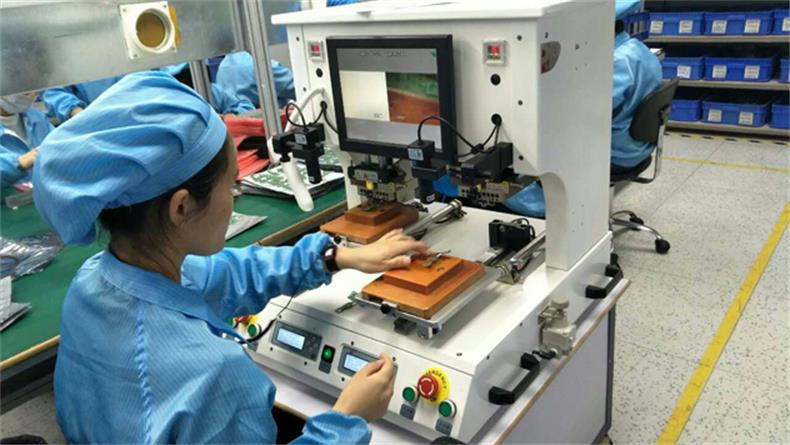

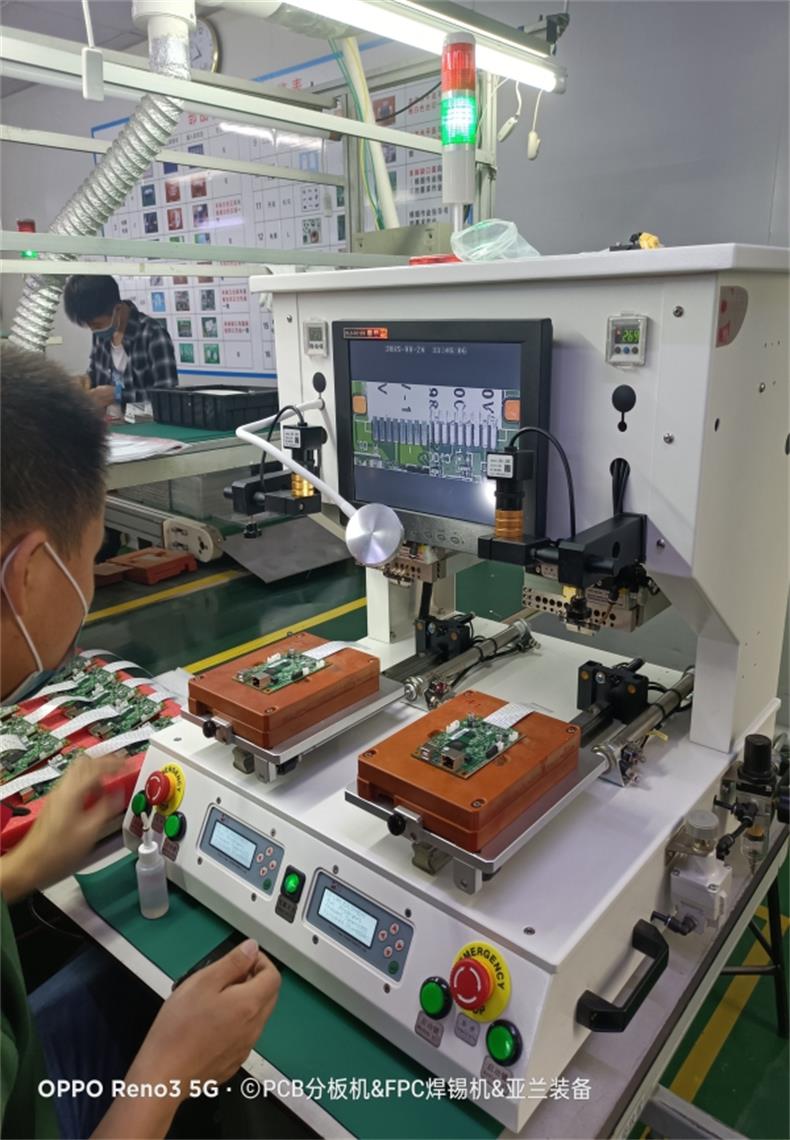

將工件置于夾具(如有需要,可啟動真空將其固定)。將夾具送至焊接頭下，按雙開始鍵,焊接頭下壓著工件(開始加熱)，溫度按輸入參數迅速上升及準確恒溫，可達4個溫區(此時焊錫回流)，吹氣冷卻(焊錫凝固)，焊接頭上升(完成)。
YLPP-2A功能特點

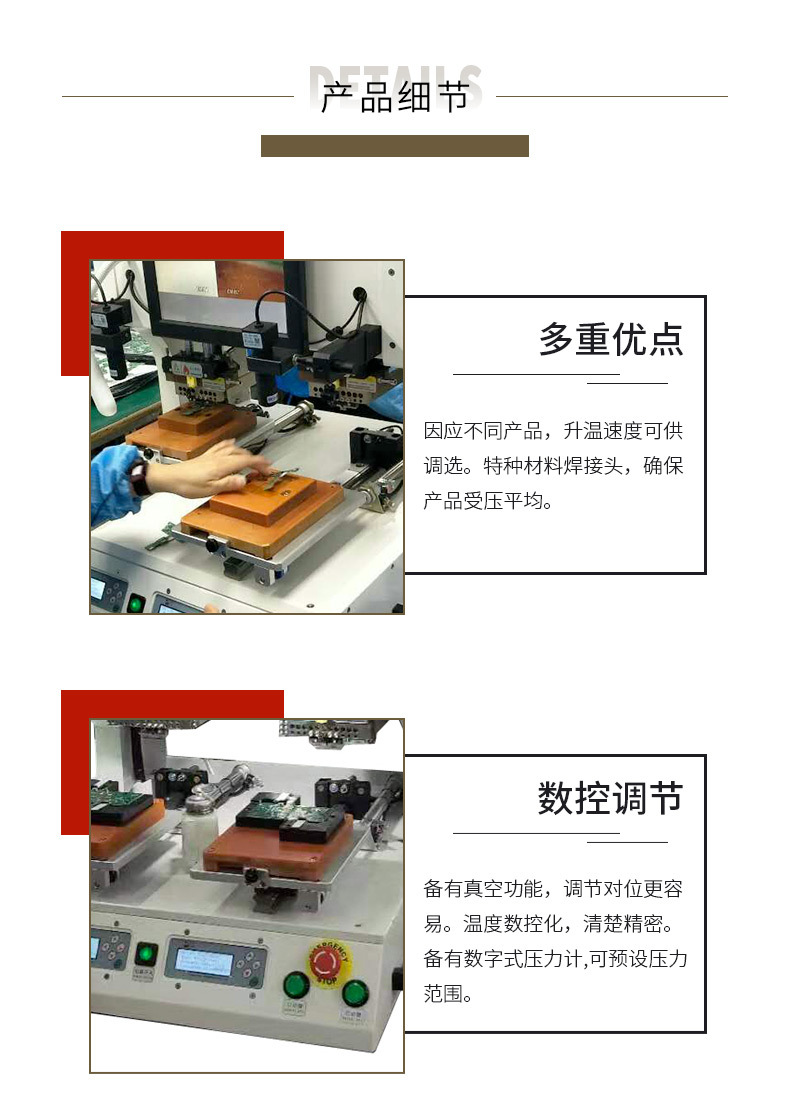

1.因應不同產品，升溫速度可供調選。
2.特種材料焊接頭，確保產品受壓平均。
3.備有真空功能，調節對位更容易。
4.溫度數控化，清楚精密。
5.備有數字式壓力計,可預設壓力范圍。

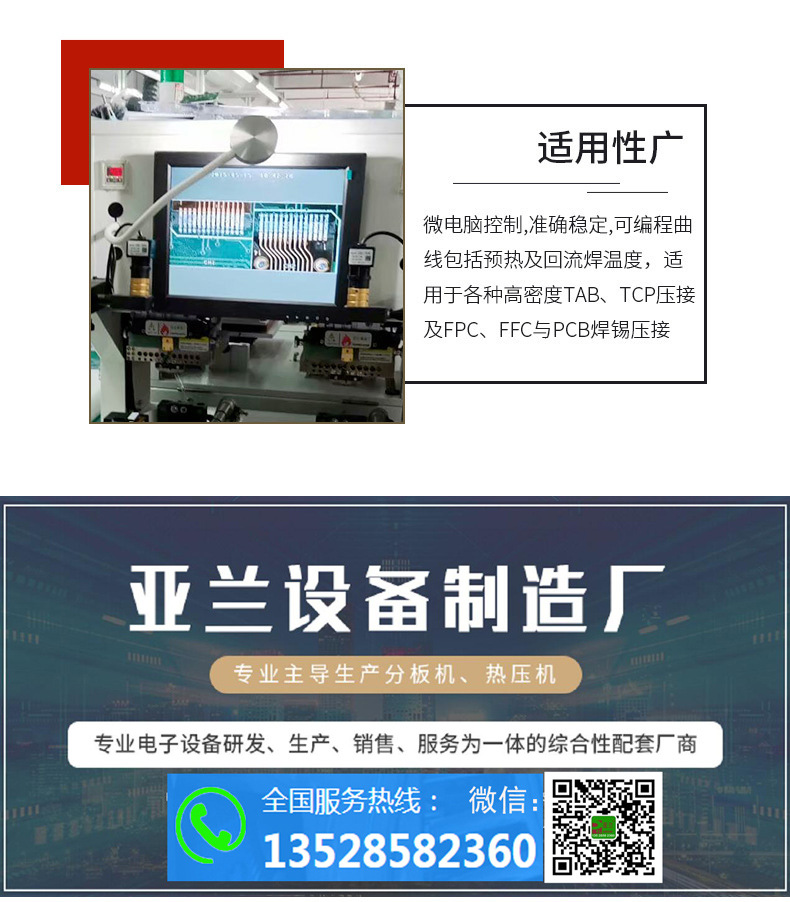

6.微電腦控制,準確穩定
7.可編程曲線包括預熱及回流焊溫度
8.適用于各種高密度FPC、FFC與PCB焊錫壓接
9.振動小，噪音低，電壓不波動.
10.焊頭使用鉬合金取代傳統鈦合金，升溫降溫快，傳熱系數好，耐腐蝕。
11.雙頭雙工位設計，效率高，節約用工成本。
技術參數
機器尺寸：680×780×700mm
工作尺寸：200x260mm
機器重量：125kg
工作氣壓：0.2-0.8Mpa
電源：AC220V±10% 50HZ,2300W
升溫設置：兩段，可儲存4個程序
工作環境：10-60℃，40%-95%
焊接壓力：1~50Kg
溫度設置：室溫~500℃誤差±5℃
熱壓時間：1~99s
熱壓精度：pitch0.2mm
熱壓頭尺寸：90X5mm
