1.2米多刀燈條分板機，10年分板機生產廠家為您解決所有分板難題

• 發布日期：2019-4-9 8:42:56 閱讀次數：2500

• 1.2米多刀燈條分板機，10年分板機生產廠家為您解決所有分板難題



  多刀分板機，走板式分板機

  *******************************************************************************

  YLVC-1 產品簡介

          ☆ YLVC-1多刀型分板機，采用滾刀式重量化設計，一次完成微剪切應力切板行程，適用于分切帶有V形槽多聯板PCB線路板。

          ☆ 產品沿著導軌平移，順進上下刀口分開平鋪運輸帶，品質保證。剪切應力降低，分板效率高。

          ☆ 刀具采用高速鋼精密研磨制成，可重復研磨使用。



  分切原理

          根據連板尺寸調節定位導軌，將要進行分切的V-CUT聯板的對準放板導軌，然后手推入刀口，滾刀自動帶走V-CUT連板帶走并分切，從而將多聯板V-CUT線路板分離。

  技術參數

          ☆ 型號    YLVC-1

          ☆ 使用動力   馬達

          ☆ 機器重量   40kg

          ☆ 外形尺寸  400×400×330mm

          ☆ 刀具尺寸   圓刀直徑56MM，單次有效分板長度不限制。

          ☆ 適用范圍  凡有V-CUT之SMD PCB多聯板皆可適用于此機器。

  ☆ 配置安全急停開關，正反轉開關和數字微調裝置。

  功能特點

          ☆ 切板長度不限制。裁切速度快。

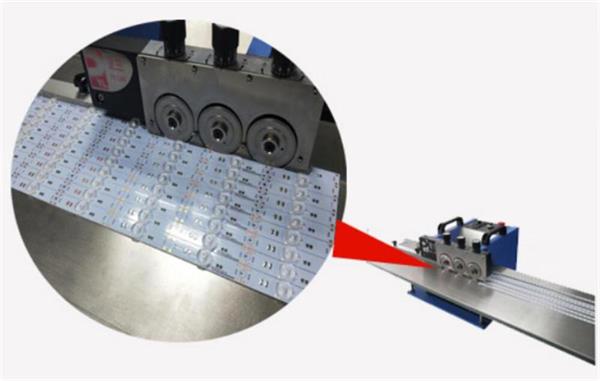

          ☆操作簡單，速度快捷。本機器采用獨特的單V槽連板多切割方法，電路板切割由3組刀片完成，上下兩片為一組，構成一個切割單元組。分別是A、B、C、三組。整個切割過程分為三個階段，A組刀片先切割電路板V槽部分的40%，接著B刀片再次從A刀片切過的槽中碾過，再次完成V槽部分40% 的切割量，最后由C組刀片切割最后的20% 并修光。

  ☆由于每次的切割量很小，因此切割過程中產生的應力比較傳統的一次切斷方式減少了80% 以上應力，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。是目前市面上能保證切割后鋁板不變形的分板機器。

          ☆由于多次切割的緣故，切割過程非常平穩，大大提高了V-CUT槽的定位能力，即使V-CUT槽很淺的電路板，也不會出現V-CUT槽從導向刀跳出來的情況，避免產生不良。

  ☆設備配備有無極調速裝置，控制速度自如，裝加正反轉控制旋鈕，急停按鈕，提高生產效率。

          ☆上圓刀可精準數字調節。非磨擦式切削，無刀具金屬殘留。

          ☆ 刀具由臺灣專業刀具工廠制作，材質為日本高速鋼。
